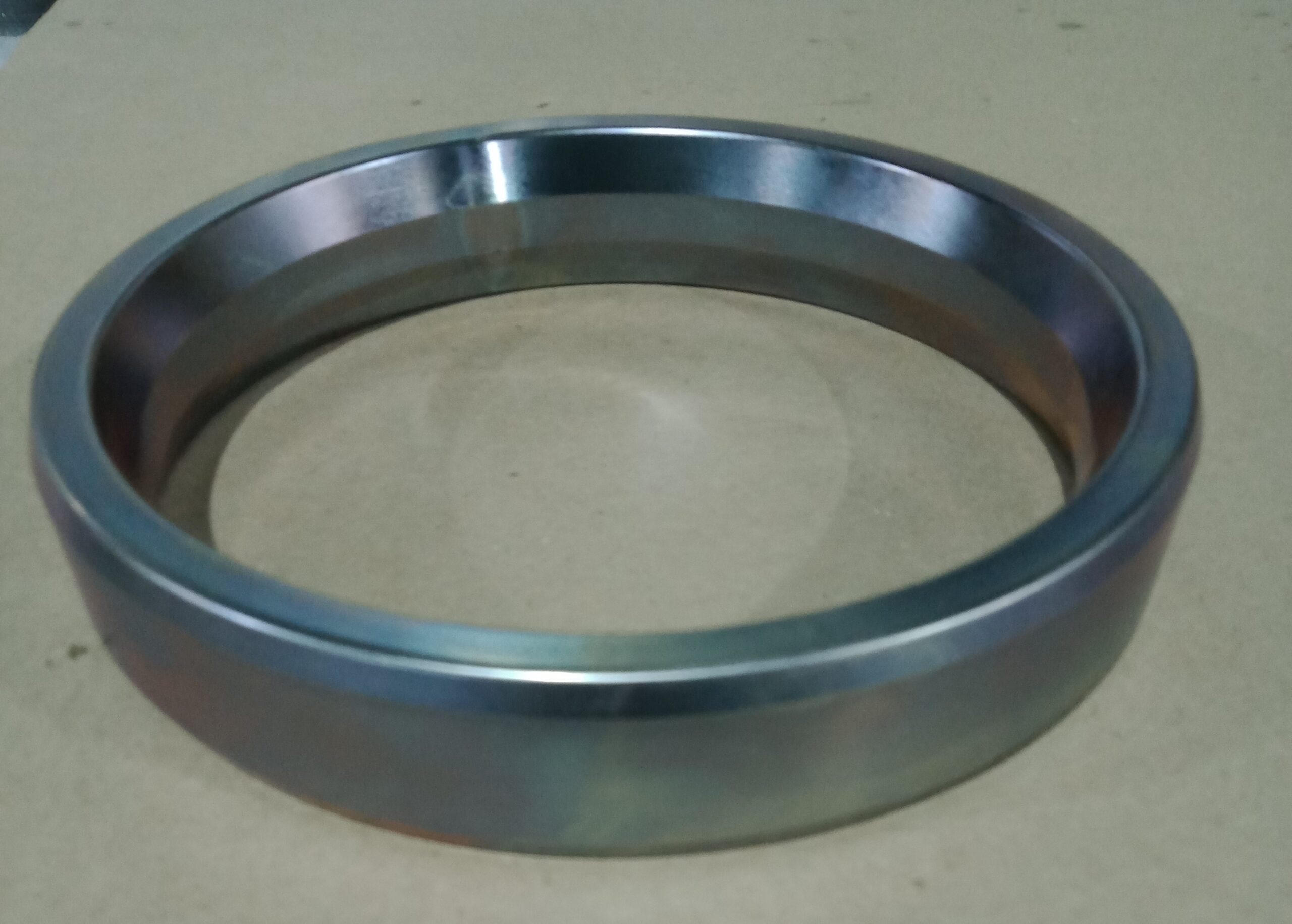

Прокладки RTJ-кольца типов R, RX, BX по ASME B16.20
Производство металлических прокладок и RTJ-уплотнений ASME B16.20 от «Детальнефтехим»
Завод «Детальнефтехим» — российский производитель металлических прокладок и кольцевых уплотнений по стандарту ASME B16.20, используемых в высоконагруженных фланцевых соединениях. Предприятие выпускает полный ассортимент: RTJ-кольца типов R, RX, BX и другие металлические уплотнения для оборудования нефтегазовой, энергетической и химической промышленности.
Преимущества производителя
- собственные ЧПУ-мощности для точной обработки RTJ-профилей;
- полный цикл термообработки и металлографического контроля;
- соответствие ASME, API, ГОСТ;
- наличие российских аналогов международных марок сталей;
- быстрая поставка и изготовление под заказ;
- опыт поставок для нефтегазовых предприятий, НПЗ, ПХГ, энергетических объектов.
RTJ-прокладки по ASME B16.20: производство, контроль, материалы
RTJ-уплотнения предназначены для герметизации фланцев высокого давления — до 20 000 psi. Кольца типов R, RX, BX применяются в нефтегазовой арматуре, фонтанных ёлках, BOP-оборудовании, манифольдах, насосах и компрессорах.
Нефтегазовая отрасль
- фонтанная арматура (X-mas tree)
- BOP и оборудование по API 6A
- нагнетательные линии высокого давления
- манифольды
Нефтепереработка и нефтехимия
- реакторные линии
- высокотемпературный крекинг
- кислотоопасные среды
Энергетика
- паропроводы высокого давления
- турбинные магистрали
- теплообменники
Морская и офшорная инфраструктура
- подводные трубопроводы
- морские платформы
- коррозионно-опасные среды
Типы RTJ, выпускаемые «Детальнефтехим»:
- R (овальные и восьмигранные) — для стандартных фланцев;
- RX — самоуплотняющиеся кольца повышенной надёжности;
- BX — для сверхвысоких давлений и оборудования классов 5 000–20 000 psi.
Материалы
На заводе доступны как международные марки сталей, так и их российские эквиваленты:
| Зарубежная марка | Российский аналог | Применение |
| Soft Iron | Ст3сп, Ст3пс, 08КП, Армко-железо (ГОСТ 380) | R и RX кольца, высокая пластичность |
| Low Carbon Steel (LCS) | Ст20, 20пс/сп, 09Г2С (ГОСТ 1050, 19281) | Универсальные RTJ, средние давления |
| AISI 410 | 12Х13, 20Х13 (ГОСТ 5632) | Коррозионная стойкость, оборудование с износом |
| AISI 304 | 08Х18Н10, 12Х18Н10Т (ГОСТ 5632) | Нейтральные среды |
| AISI 316/316L | 03Х17Н14М3, 10Х17Н13М2Т, 08Х17Н15М3Т (ГОСТ 5632) | Хлористые и агрессивные среды |
| AISI 321 | 08Х18Н10Т, 12Х18Н10Т (ГОСТ 5632) | Высокие температуры |
| F5 (5% Cr–Mo) | 15Х5М, 12Х5М (ГОСТ 20072) | Высокие температуры, BX/RX кольца |
| Duplex S31803/S32205 | 08Х22Н6Т, 09Х21Н6М2Т, Дуплекс 2205 | Морская среда, H₂S (сероводород) |
| Super Duplex 32750/32760 | Сплавы 2507/2707 по ТУ | Очень агрессивные среды |
| Inconel 600 | ЭИ868 | Высокие температуры и коррозия |
| Inconel 625 | ЭП567 | Хлористые, кислотные среды |
| Inconel 718 | ЭП718 | Сверхвысокие нагрузки |
| Monel 400 | МНЖМц 28-2,5-1,5; МНЖ5-1 (ГОСТ 492) | Морская вода, нефть с серой |
Использование российских аналогов снижает стоимость и ускоряет поставку без потери качества.
Почему заказчики выбирают «Детальнефтехим»
- Собственное производство.
- Лучшее соотношение цена/качество благодаря применению российских аналогов.
- Гарантированная точность геометрии RTJ, подтверждённая измерениями на 3D-оборудовании.
- Наличие продукции на складе + изготовление по чертежу.
- Доставка по России и СНГ.
- Соответствие ASME B16.20, API 6A, ГОСТ — обязательное требование крупных нефтегазовых компаний.
Преимущества продукции «Детальнефтехим»
- строгий контроль производства по ASME, API и ГОСТ;
- полный спектр материалов — от углеродистых сталей до никелевых сплавов;
- точность обработки RTJ-профилей для давления до 20 000 psi;
- кратчайшие сроки изготовления;
- собственная лаборатория контроля металлов и геометрии;
- сертификация для применения в нефтегазовых компаниях РФ.
Завод «Детальнефтехим» выпускает полный спектр металлических прокладок по ASME B16.20, включая RTJ-уплотнения. Благодаря широкому выбору материалов (включая российские аналоги), современному оборудованию и строгому контролю качества, продукция обеспечивает надежную герметизацию при самых сложных условиях эксплуатации.
